商品の詳細:
お支払配送条件:
|
材料: | 金張りの蛍光体青銅 | 仕様: | 仕様 |
---|---|---|---|
ワイヤーで縛ること: | T568A か T568B | 接続: | プラグの銃剣カップリング |
結合性: | プラグのための Rj45 および横にケーブルで通信することのための IDC | ハウジング: | ABS および PC UL94V-0 |
速い細部:
1. Cat5eの保護されていないRJ45台形ジャッキ、金張り50U」。」50U」への3Uのための金張りは利用できます。選択の、保護されたおよび保護されていない台形ジャッキのタイプの標準的なCat.6そしてcat.6A。
2. 110 IDC、二重IDCのクローネIDCの終了
3. TIA/EIAの568Aおよび568B配線の選択
4. モジュール材料-ポリカーボネート サポート、ABSジャック(UL94V-0)
5. ワイヤ・ゲージ22-24 AWGの容易な操作
6. 面板、表面の台紙箱、空白のパッチ盤のために適した業界標準モジュラー『台形』次元。
記述:

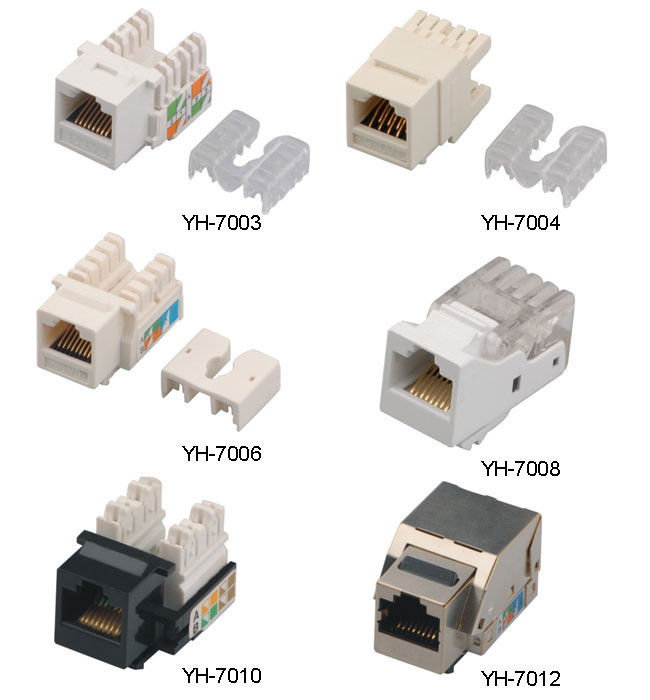

台形ジャッキYH-7004の大会はすべての条件の部門5e/6の標準作業時間すべてのANSI/TIA/EIA 568Bを超過します。
IDC:最高銅のコンダクター0.4~0.7mm。connections>200時
ソケット:最高。instertions>700時
接触抵抗(ボディ抵抗を除いて) ≤5mΩ (正常な空気条件の下で)
絶縁抵抗:≥1000MΩ (正常な空気条件の下で)
誘電性の強度:1 min.のDC 1200V、火花無しおよびはえアーク。
ポリ袋とのそれぞれ、そして内部箱に最初に詰められる付属品との同じ。詰められたプロダクトは温度の2yearsのために救うことができます:-10℃∽+40℃の相対湿度:腐食性のガスなしのmax80%。
この台形ジャッキのためのひだが付くケーブルのガイド:
小型によって、必要なシャッター、台形土台のフォーマットa、声のための私達の台形ジャックおよび部門5eおよび6Aはスマートな、信頼できる取付けを保障します。すべての銅のコンダクターは金とめっきされます。RJ45用具なしの台形ジャッキの8つのピンは記録タイムの信頼できる相互連結に終って1つの簡単な操作で楽に終わります。ジャッキは配線の間違えられれば数回再使用することができます。
さらに、私達の台形ジャッキとともに使用するべき厳密な適された空白のパッチ盤、面板および表面の台紙が箱あります。この場合、よりよい特性との全リンクを作ることができます。
適用:
モジュールは装置および端末装置またはアダプターのコンバーター関係をワイヤーで縛るための同じ横の床の配線および建物の作業域を、主に接続するために主に使用されます。銅と一致するプロダクトは4pairケーブルおよび銅のcoacialジャンパーをねじりました。
YHフェースプレートと互換性がある
YHの表面の台紙箱と互換性がある
YHのスナップ式のパッチ盤と互換性がある
指定:
電気 | 接触抵抗:110 Mohs MAX。 |
絶縁抵抗:分1つの000メグオームの500 VDC | |
絶縁耐力:750 VAC RMS 60Hz、1分 | |
環境 | Storge:-40~ 85°c |
操作:0~70°c | |
Machanical | ハウジング材料:PBT-UL90V-0かABS |
ケーブルで通信することのための180度およびケーブルで通信することのための90度 | |
接触材料:PC-UL90V-0 | |
接触:ニッケル メッキの蛍光体青銅 | |
RJ45ジャック:IFE:最少750回。 | |
IDCの生命:最少200回。 | |
ワイヤー:AWG 24-26 | |
選択のCat.3 Cat5e Cat.6およびcat.6A | |
挿入の構造のRetentiveness:50N 60±5s |
