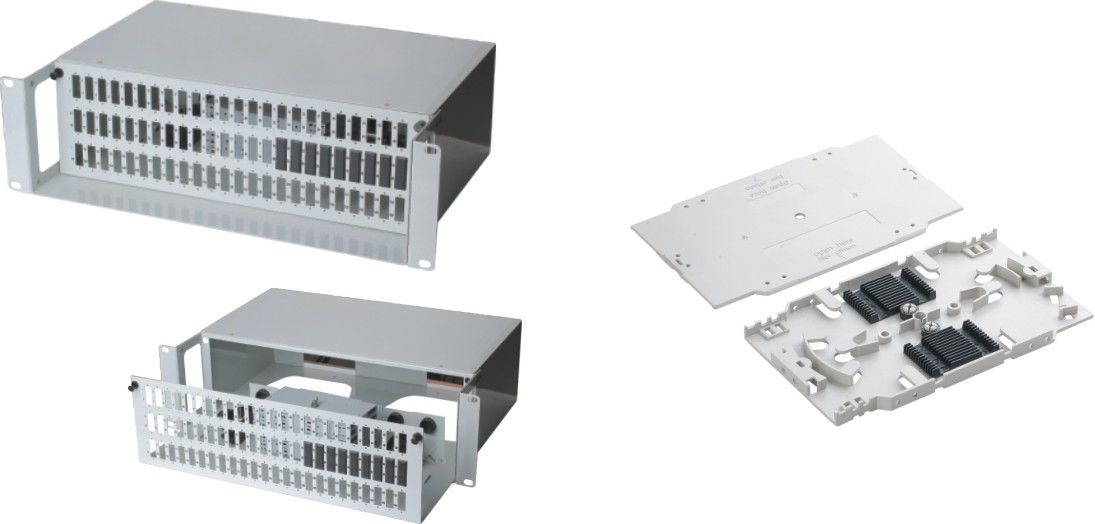

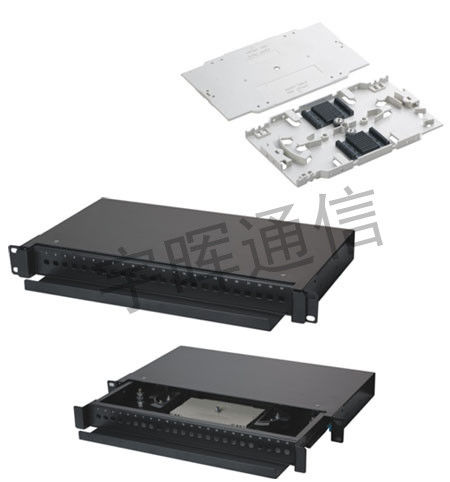

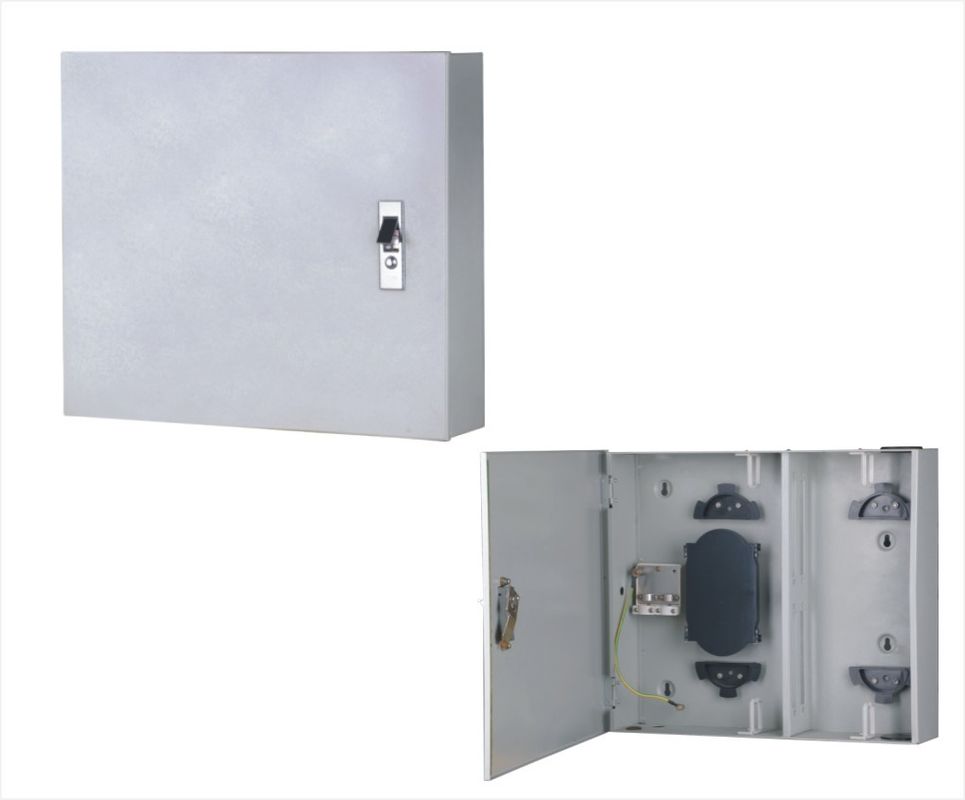

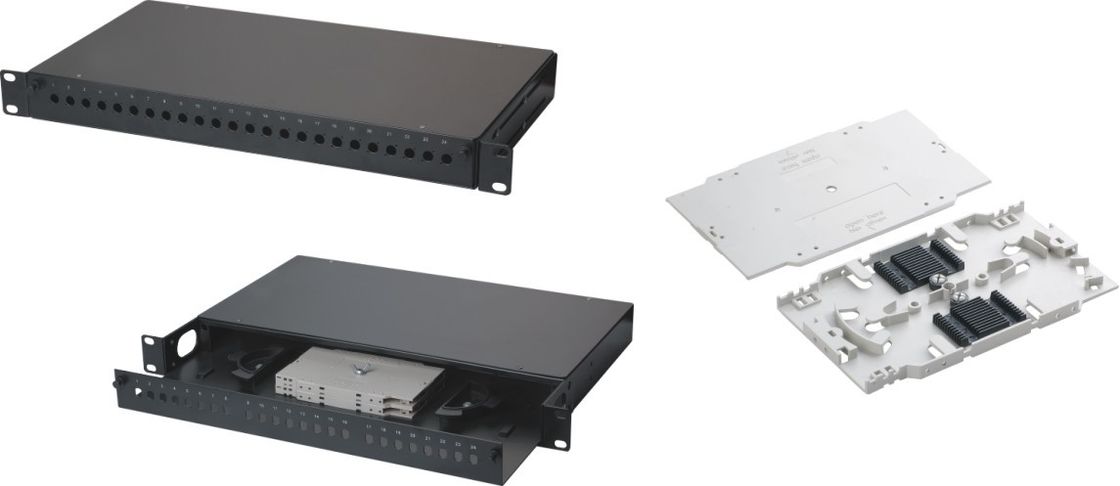

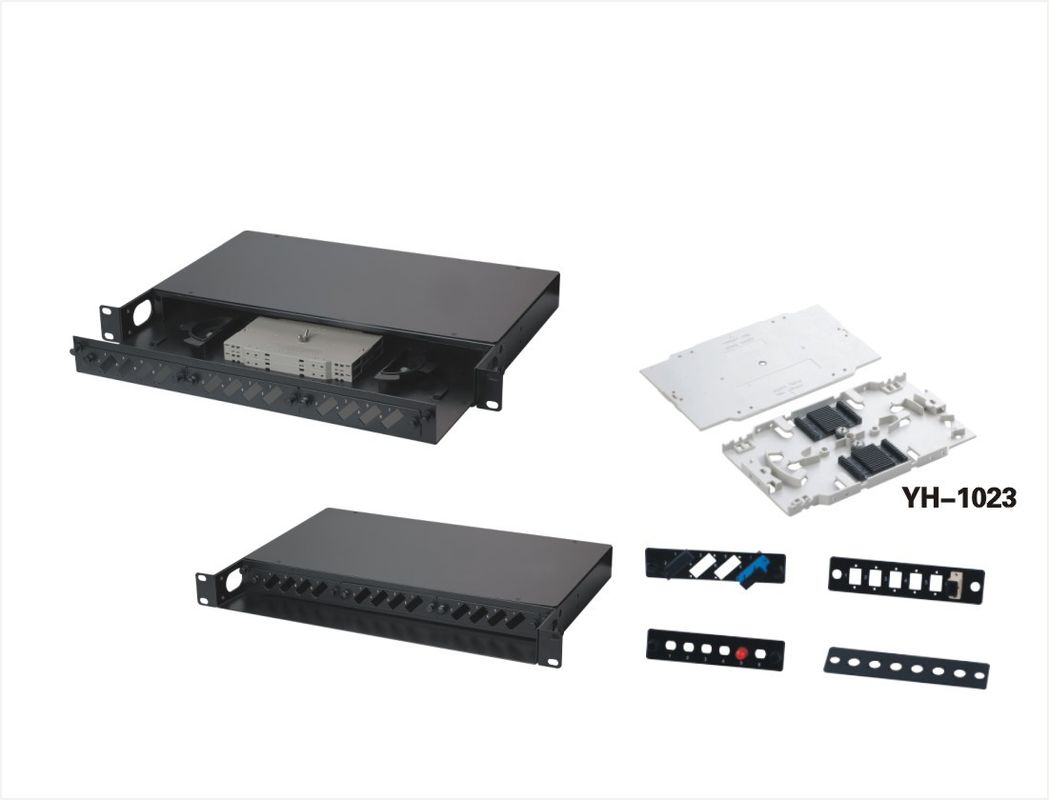

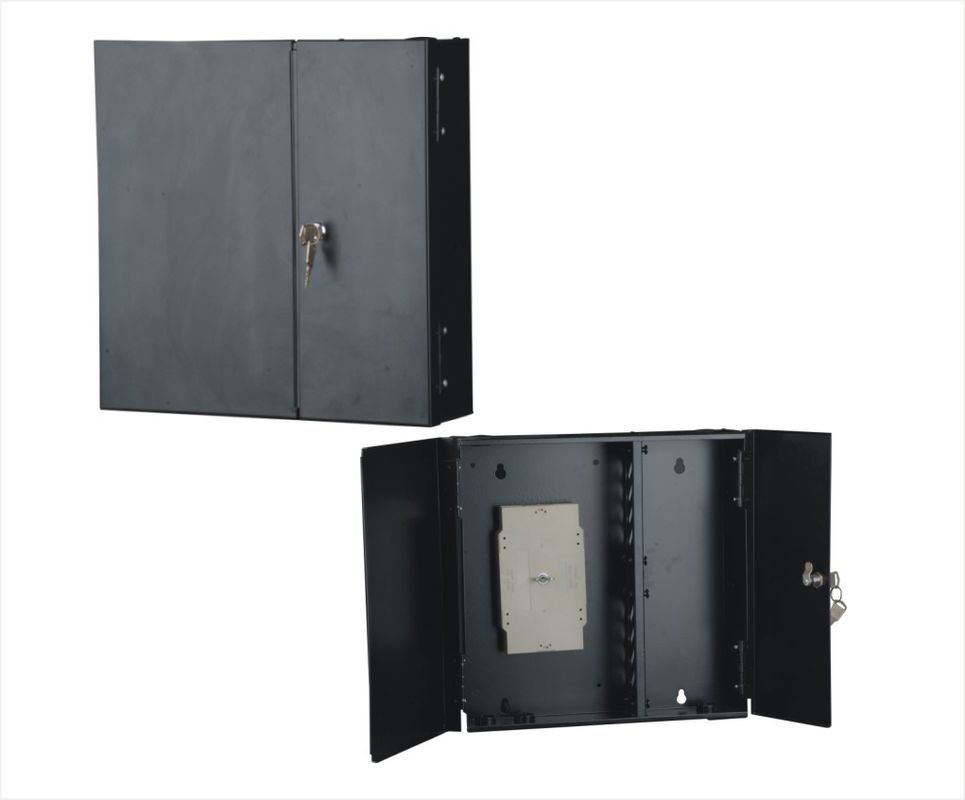

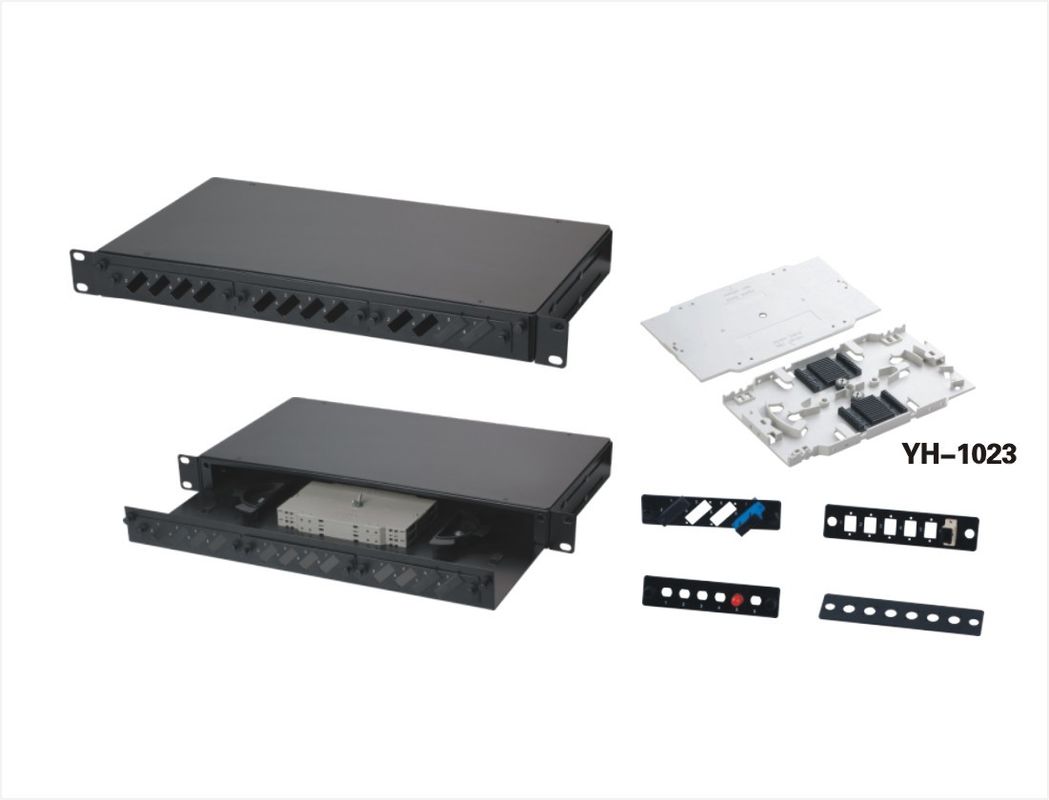

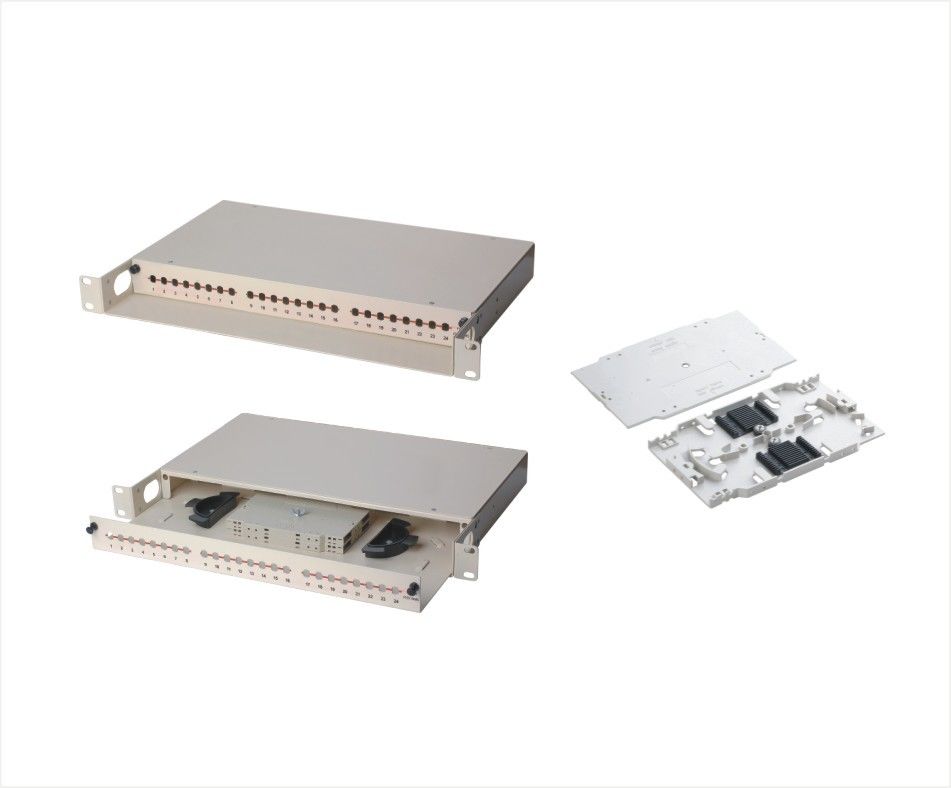

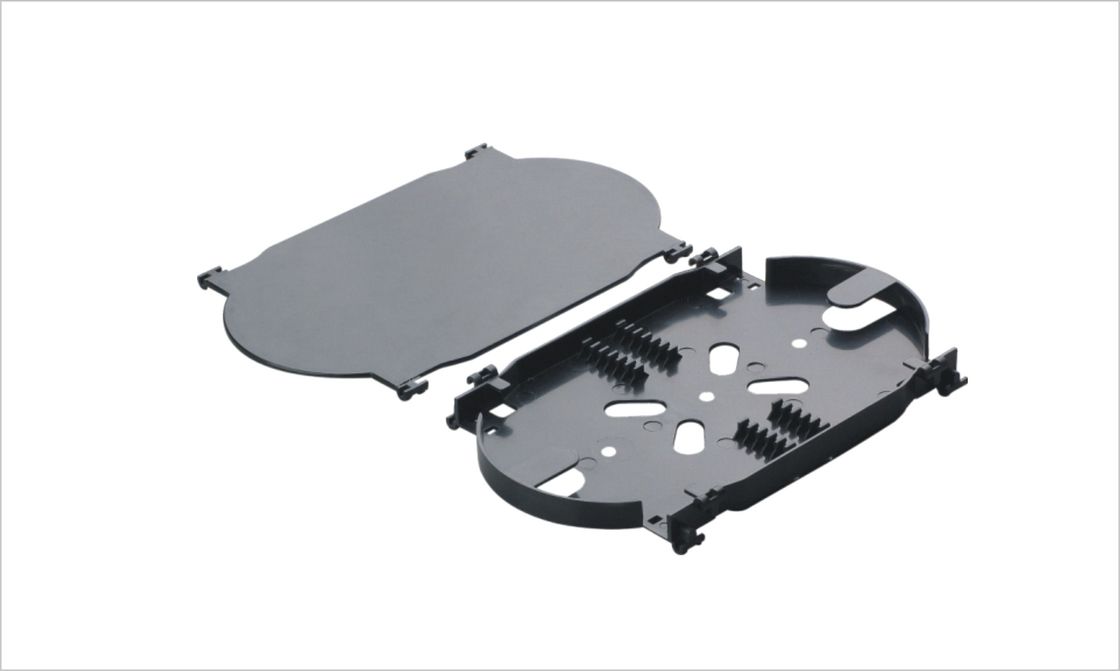

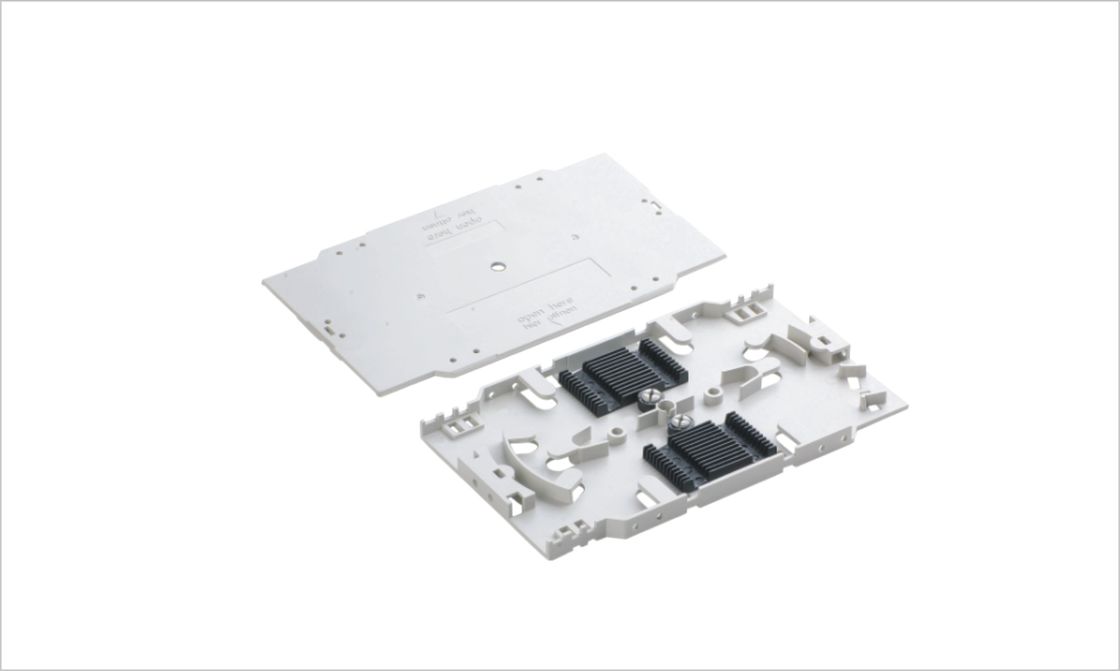

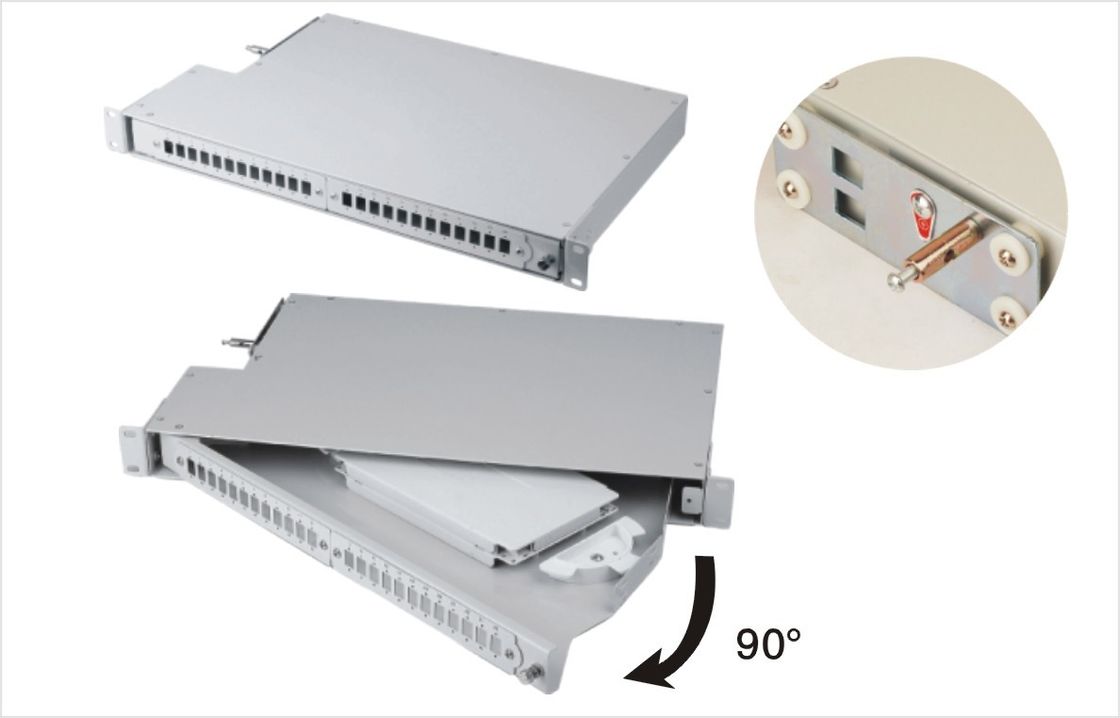

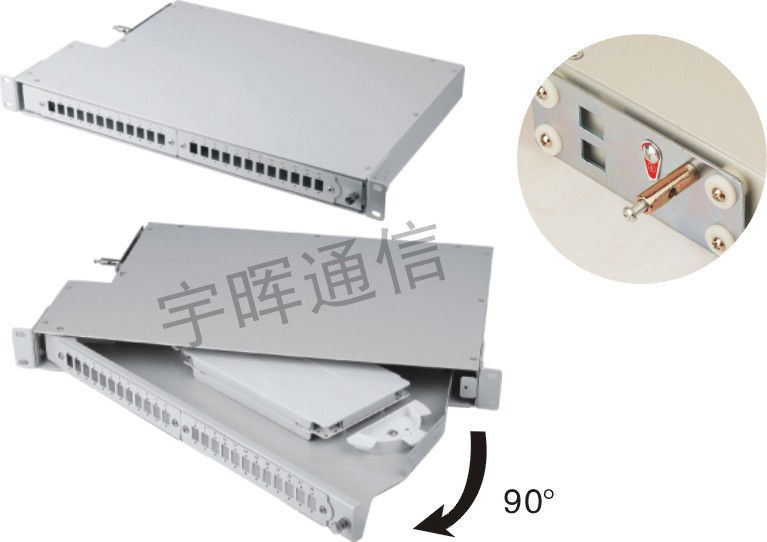

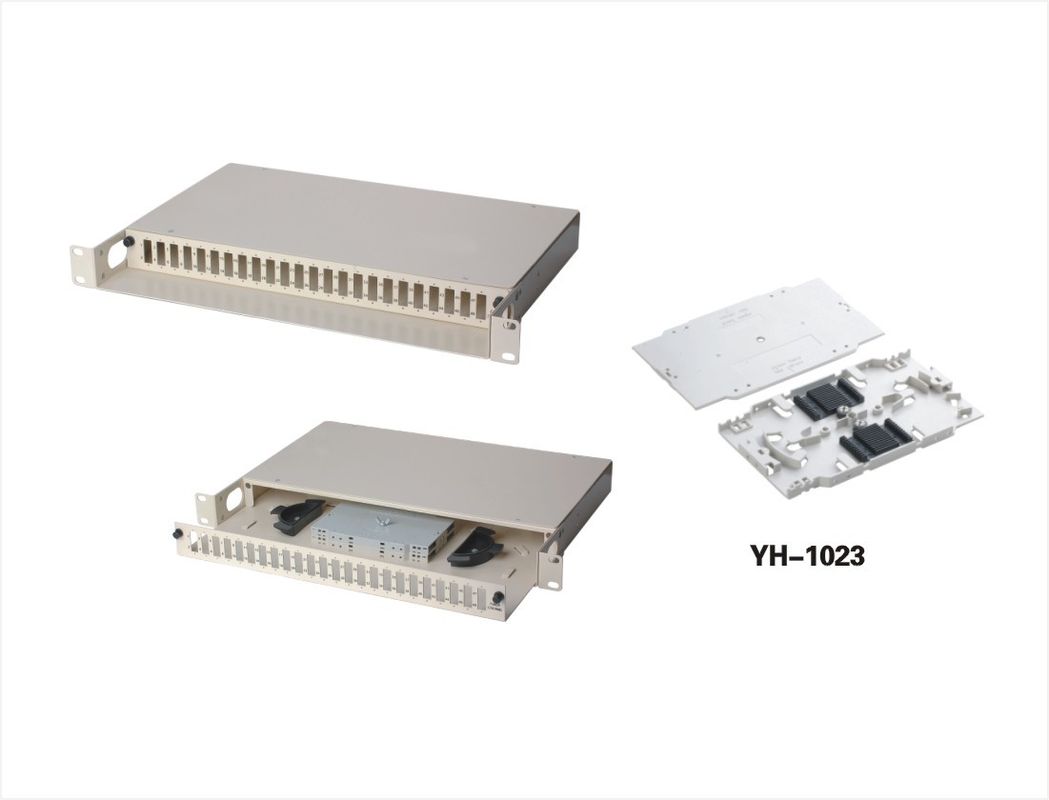

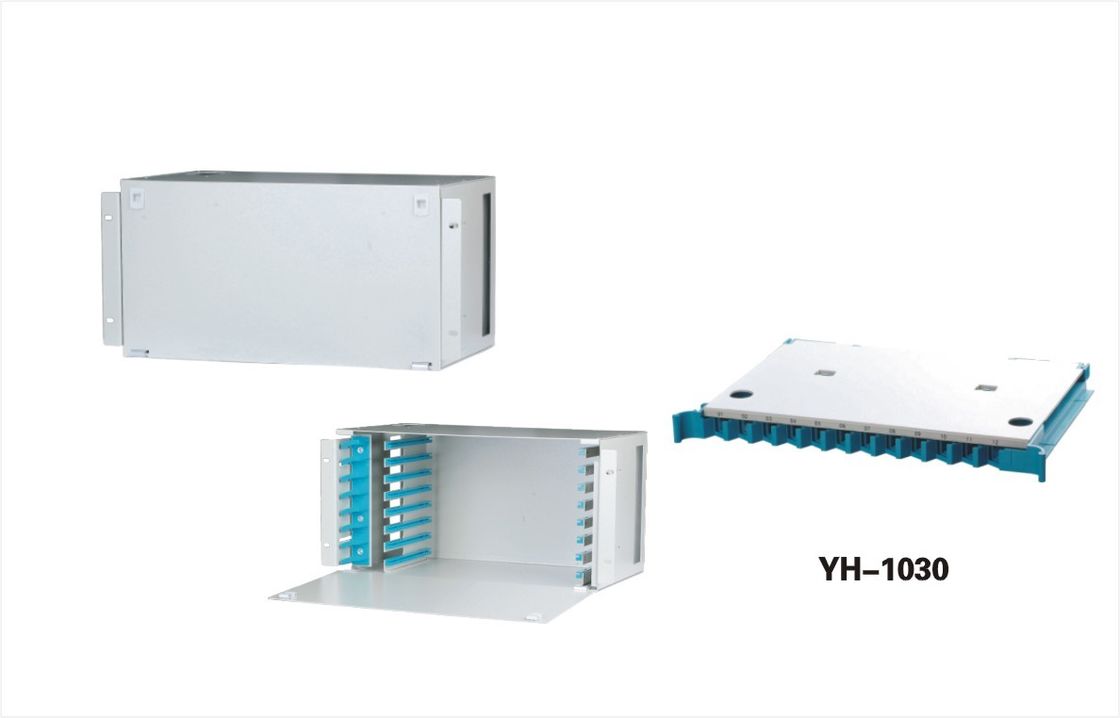

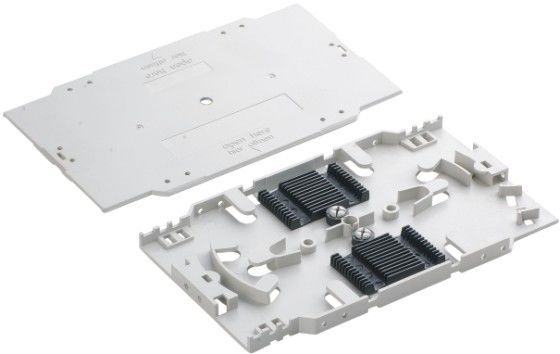

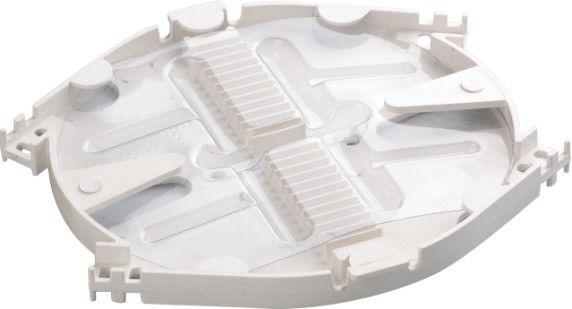

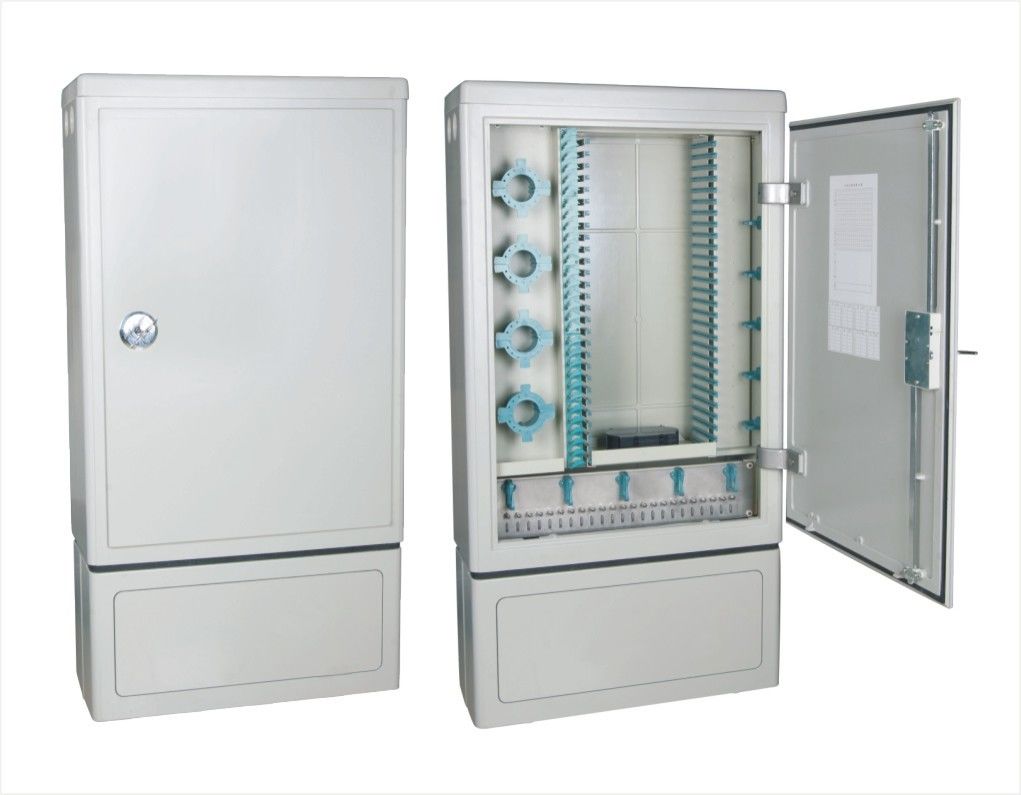

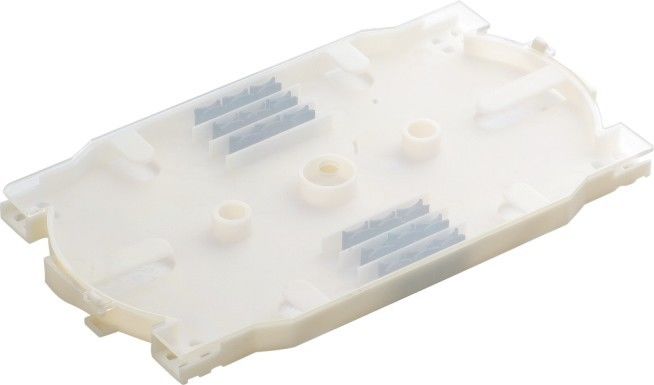

FTTHのための繊維光学のパッチ盤およびFTTCはよい価格YH00と写し出します

導入の編集者
繰り返し光ファイバー、別名繊維光学の活動的なコネクターを差し込むおよびプラグを抜く装置。主要なパフォーマンス パラメータ（および典型的な価値）挿入編集損失（分類された < 0=""> 編集です
導入
光ファイバーのコネクターは伝達媒体に従って共通のケイ素ベースの光ファイバーのための単モードおよび多重モードのコネクターにおよびプラスチックのような他分けることができます
光ファイバーのコネクターのスプライスの原則
光ファイバーのコネクターのスプライスの原則
接着剤かそのようなものが伝達媒体である光ファイバーのコネクター;コネクターの構造に従って形態はに分けることができます:fc、sc、ST、LC、D4の喧騒、muのmtの等さまざまな形態。その中で、STのコネクターは通常繊維の配線盤、繊維モジュール、等のような装置を、ワイヤーで縛るために使用されます;scおよびmtのコネクターがそのネットワーク装置側面で普通使用される一方。Fc、PC （を含むSPCかUPC）およびAPCは繊維の端の表面の形に従って分けられます;繊維の中心の計算によってまた単心およびマルチコアの（例えば、mt - rj）分割行います。繊維光学のコネクターは広く利用されて、多くの変化があります。実用化では、私達は通常構造に従って光ファイバーのコネクターを区別します。今共通の繊維光学のコネクターのいくつかはここにあります:
Fcのタイプ光ファイバーのコネクター
コネクターは日本のnttによって最初に発達しました。Fcは金属の袖によって外的に補強され、ねじで締まることを示すferroleのコネクターの省略です。最初に、fc -タイプ コネクターは陶磁器ピンの合う端の表面が付いている平らな接触(fc)を使用しました。コネクターは作動すること便利な構造で簡単製造すること容易であり、が繊維の端は塵に敏感です、フレネルの反射は発生し易くリターン・ロスの性能を改善することは困難です。後で、このタイプのコネクターは球形の床尾が付いているピン(PC)の使用によって改良されたからです挿入損失およびリターン・ロスの性能が非常に改善されたのは外的な構造は変わらなかったが。
Scのタイプ光ファイバーのコネクター
これは日本のntt株式会社によって発達する繊維光学のコネクターです。外貝は長方形であり、ピンおよびカップリング袖の構造次元はfcのタイプのそれらと丁度同じです。ピンの端の表面がPCまたはAPCのタイプ粉砕モードに大抵あるか;留め具モードは掛け金式プラグ ピン回る必要はありませんです。コネクターは、低く干渉の損失の変動差し込み、挿入すること、便利な価格高く耐圧強度および高く設置密度で低いです。
Stおよびscインターフェイスは2つのタイプの繊維光学のコネクター、普通10基盤のためのST - 100ba seのためのfの関係そしてsc - FXの関係です。STのコネクターの中心は露出され、scのコネクターの中心はコネクターにあります。
二重円錐形のコネクター（bアイコン コネクター）
このタイプの繊維光学のコネクターの最も代表的なプロダクトは鐘の実験室によって開発され、frustoの2つの精密によって形成された円柱プラグ-円錐端そして中倍によって先を細くされたプラスチック カバーが付いているカップリング アセンブリから成っています。喧騒47256の繊維光学のコネクターはこれドイツによって発達するコネクターです。このコネクターで使用されるピンにおよびカップリング袖にfcのタイプと同じ構造のサイズがあり、端の表面処置はPCの粉砕方法を採用します。fcのコネクターによって比較されて、構造はより複雑、内部金属の構造過しましたり圧力を制御するばねを余分なプラグ圧力のために避け、端の表面を傷つけることができますです。さらに、コネクターの機械精密は高く、従って介在の損失の価値は小さいです。
Mt - rjのコネクター
Mt - nttと始まるrj - rj -ミニ フェルールの両側に取付けられるガイド ピンで光ファイバーと一直線に並ぶ45のLAN電気コネクタと同じ掛け金を降ろすメカニズムが付いている発達したmtのコネクター。光学トランシーバーが付いている関係の容易さのために、コネクターの終り表面光ファイバーは二重中心（離れて0.75 mm）の配列の設計で、主にデータ伝送に使用する高密度光ファイバーのコネクターの次世代です。
Lcのタイプ コネクター
Lc -タイプ コネクターは鐘の研究所によって開発され、作動し易いモジュラー ジャック（rj）の掛け金メカニズムから成っています。そこに使用されるピンおよび袖のサイズは慣習的なscのfcに、等使用するで、サイズの2分の1 1.25 mmです。これは繊維光学の配線盤の繊維光学のコネクターの密度を増加します。現在、LC -タイプ コネクターは実際に単モードSFFの主要なポジションを取り、多重モードの適用は急速に育っています。
Muのコネクター
mu （最低の単位のカップリング）のコネクターは現在最も広く利用されているscのコネクターに基づいてnttによって、発達する世界で最も小さい単心の繊維光学のコネクターです。コネクターは高密度取付けを達成することができること利点の直径1.25 mmの袖そして自己保持のメカニズムを、使用します。Nttはmuのlを使用して一連のmuのコネクターを直径25のmmのブッシュ発達させました。それらに光ケーブルの関係のためのソケット タイプのコネクター（mu -シリーズ）があります;LD/PDのモジュールおよびプラグ、等接続するための自己保持のメカニズムそして簡単だったソケット（muとコネクター（mu - bシリーズ）に- Srシリーズ）床を張って下さい。より大きい帯域幅および大きい容量の方の光ファイバー ネットワークの急速な開発、およびDWDMの技術の広い適用によって、muのコネクターのための要求は急速に増加します。
Mcのコネクター
2012年に、LCのコネクターより国内コミュニケーション会社独自に小さい容積が付いているMCのコネクターをおよび高密度は発達させました。Tianhai MCの繊維光学の活動的なコネクターは大容量の中心部屋および高密度データ センタのようなさまざまな高密度機会のために、適した高密度単心の繊維光学の活動的なコネクターです。MCの繊維光学の活動的なコネクターに高密度があり、二度同じスペースのLCのコネクター高いまで場合もありまそれに世界の最も小さく、高密度コネクターをします。
Mcの繊維光学のコネクター
Mcの繊維光学のコネクター
主要な変数:
Mc/UPC
挿入損失（典型的な）
≤ 0.30 db
挿入損失（任意）
≤ 0.50 db
リターン・ロス
よりまたは同輩40 dbに大きい
Mc/APC
挿入損失（典型的な）
≤ 0.30 db
挿入損失（任意）
≤ 0.50 db
リターン・ロス
60 dbまたは多く
他
繊維のコネクターはまたficon - G5サーバーとの1998年に進水する繊維のコネクターのIBMの本体チャネルと言うことができます。繊維チャネルの標準に基づいて、それは双方向通信100つのMB/sにesconの半二重17mb/sの伝送速度を高めます。各ficonチャネルは8つのesconチャネルと同等の毎秒4000までの入力/出力操作を支えることができます。
概要の構造の編集者
光ファイバーのコネクターの主な目的は光ファイバーの関係を実現することです。光ファイバーの通信システムで広く利用されている光ファイバーのコネクターは多くの種類および異なった構造を備えています。しかし詳しく、さまざまなタイプの繊維光学のコネクターの基本的な構造は一般に一貫しています、光ファイバーの関係の直線を達成するすなわち、大部分の繊維光学のコネクターの使用高精度の部品（3部の2つのピンそしてカップリングの管で構成される）。
この方法では、光ファイバーはに挿入され、ピンで固定され、カップリングの管の直線を実現するためにピンの表面は磨かれます。ピンの外の部品は金属または非金属材料から成っています。フェルールの床尾はひかれなければなりもう一方の端は普通圧力を取り除くために光ファイバーまたは繊維光学の屈曲ケーブルを支えるようにメンバーを限るくねりを使用します。カップリングの管は陶磁器から一般に成っています、または2.5から成っている青銅および他の材料は合成物質、コネクターの取付けを促進するためにもっと金属またはプラスチック フランジが装備されている留め具の円柱メンバー、固定です。光ファイバーをできるだけ正確に一直線に並べるため、ピンの機械精度および連結の管は非常に高い。
性能の編集
光ファイバーのコネクターの性能は光ファイバーのコネクターの互換性の、反復性、引張強さ、温度およびプラグの時間、等考慮に加えて、第1光学性能、です。
（1）光学性能:2つの基本的な変数の光ファイバーのコネクターの光学性能要件は主に挿入損失およびリターン・ロスです。
挿入損失、関係の、コネクターの導入によって引き起こされるリンク有効な光学力の損失を示します。より小さい挿入損失、よりよいの、一般要求事項0.5 dbより大きくないですべきではないです。
リターン・ロス（反射損失）はリンク光学力の反射を抑制するコネクターの機能を典型的な価値25 dbよりより少しべきではないです示します。実用的なコネクターでは、リターン・ロスをより大きくさせることができるピンの表面は45dbよりないより少なく一般に特に磨かれました。
（2）互換性および反復性
繊維光学のコネクターはもたらされる付加的な損失がより少しにより0.2 dbの範囲に一般にあるという共通の受動装置で、同じタイプの繊維光学のコネクターのために一般に任意に組み合わせてそして繰り返し使用することができます。
繊維光学のコネクター
繊維光学のコネクター
（3）引張強さ
よい繊維光学のコネクターのために、引張強さは一般に90 n.よりより少しであるように要求されません。
（4）温度
それは繊維光学のコネクターが温度で正常な使用が可能のであること一般に要求された- 40oc + 70ocです。
（5）プラグ数
今日使用される繊維光学のコネクターは差し込むことができましたりまたは100回以上プラグを抜きました。
注釈の解釈:私達は頻繁に「fc/PC」を、次の意味がある尾繊維のコネクターの注釈の「sc/PC」等見ることができます、:
「/」の前部はピグテールのコネクター モデルを、上記されているように示します。「/」後で光ファイバーの共同セクション プロセスを言いま、即ちモードをひきます。光ファイバーのコネクターの端の表面に連絡する3つの方法があります:PC、UPCおよびAPC。 < figure="" slightly=""> PC - physicの接触は、元の意思物理的接触、物理的終りの表面のためのピン ボディ端の表面の意味です;Upc -超物理的接触、極度の物理的終りの表面のためのピン ボディ端の表面;Apcのタイプ-物理的接触を、ピン ボディの端の表面です角度の物理的終りの表面曲げて下さい;身体検査に加えて3間の相違は同じおよびリターン・ロスではないです、即ち反射損失（性能）は同じではないです。 < UPC=""> 繊維光学のコネクターのPCの性能
繊維光学のコネクターの性能
消費は主に装置の表示器自体を改良するために一般に特別な必要性の装置に使用する「PC」が、ある製造業者の光学接続装置の内部ジャンパーfc/UPC、であるより小さいです。「共同カップリングの表面が垂直のときAPC」はラジオで使用され、APCが傾き角度の端の表面を使用するので、テレビおよび早いCATVシステムはTV信号がアナログの軽い調節、オリジナル道の背部に沿う反射光であることですTV信号、主な理由の質を改善できます。アナログ信号が完全に騒音を除去してない従って遅れ、性能を用いる弱い信号で重ねられる元の明確な信号への等量は映像の不明瞭さですのでエネルギーが非常に小さいが、が光ファイバーr.i.の不均等な配分が原因で現時点でカップリングの表面に、再度戻ります。そのピグテールのヘッドバンドの弾道傾角はオリジナル道に沿うリターンから反射光を防ぎます。この一般に問題の雌ジカ概要のディジタル信号と存在しないため。
国内状態の編集者
現在、国内コミュニケーションの連続的な開発と、光ファイバー コミュニケーションは実用的な段階を書き入れ、適用範囲はますます広いです。光通信システムで使用された光ファイバーのコネクターのための私達の国今か使用はコネクターを、か国内アセンブリの、または生産のための外国技術およびキー装置の導入に従う陶磁器の袖および周辺金属部分および他のいわゆる「部分」を輸入するために、主にfcのタイプ光ファイバーのコネクター輸入しました。この状態の点から見て、著者は次を提案します。
（1）標準化
多くのタイプそして標準がの世界の光ファイバーのコネクター プロダクトあります。それらが制限なしで導入され、使用されれば、維持および管理のための混乱そして不便があります。導入に従って、この点で、米国に、日本、ドイツ、フランスおよび他の国に国民の標準が、およびiecによって承認されてあります;私の国に同じような準備がこの点であります。そのような準備が技術仕様またはアクセスの条件のような技術的な文書の一部として国民の標準の形で出版されることが推薦されます。
（2）両立性問題
コミュニケーションは体系工学であるので、命令するときユーザーが光学伝送機器、光学付属装置、光学テスト器械および他の項目で使用される光ファイバーのコネクターの両立性を考慮するべきであること推薦されます。システムの性能に影響を与えないことに基づいて、命令されるべき器械装置は既存の器械の光ファイバーのコネクターのモデルにできるだけ一貫しています。そうでなかったら、使用の間に起こり、適切な移動のフランジかパッチ・コードを発注するか、または準備するかもしれない問題を考慮して下さい。
（3）生産および使用問題
生産の点では、州ガイドがプロダクトの必要性に光ファイバーのコネクターの製造業者関連した準備に従うそして結合される国民の状態と一直線に中心の構成の（ファイのような2.5 mmピンおよび対応する袖）開発に基づいて統一される国内存在および使用状態と合わせることが推薦されます。
使用の点では、ユーザーが実際の状態に従って適切な繊維光学のコネクターを選ぶべきであることが推薦されます。システム要件を満たすことの前提で、十分に性能、価格および開発間の関係を考慮し、コストを削減し、使用の規模を拡大するように努力して下さい。将来光ファイバーのユーザー ネットワークおよび高速ローカルエリア・ネットワーク、価格およびハードウェア改善および他の問題は性能を考慮するより顕著な、ユーザーのニーズ価格および開発であるかもしれません。
