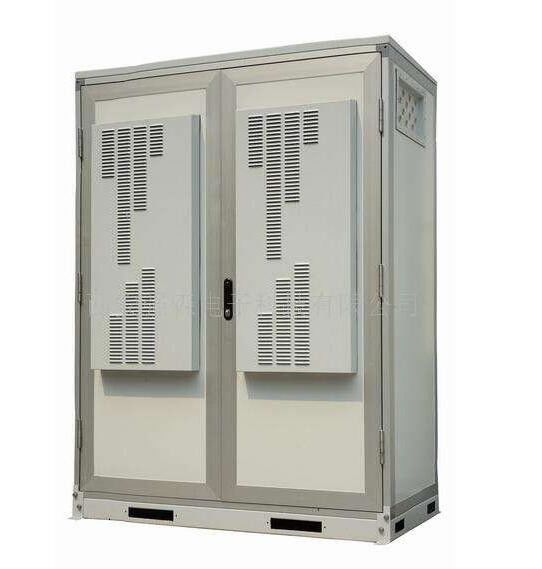

フラットスロット通信ラックキャビネット / 屋外サーバーキャビネット 防火 YH9007

防水 柔軟なサイズ 電磁通信ラックキャビネット YH9007

配線原理
キャベリング・トレグ:キャビネットには,設置された機器に応じて水平と垂直のトレグが装備されています.垂直のキャベリングの固定穴の設計はよりよいです.垂直方向を考慮する際には水平方向も考慮しなければならない.このキャビネットに様々な方向にケーブルを固定することができます. スロットが平らで,歪みがなく,内壁は滑らかで,ブールから自由である必要があります.トランキングの接続は,中断なく連続しなければならない.各幹の固定点は2点未満でなければならない.角,枝,端には固定点があり,壁に近い位置に固定しなければならない.インターフェースは,直線で緊密にする必要がありますロープカバーは完全で平らで歪みがない必要があります.

ケーブルの曲がり半径が過大でないこと

ワイヤリング構造では,ワイヤリング槽の限られたスペースのために,そのような曲がり半径は非常に容易に見られますが,国内関連:GB50311/GB50312とEIA/TIA 568B ISO/IECおよびその他の規格折りたたみ曲線は厳格に要求されています.ケーブルの曲線半径は,ケーブルそのものの曲線半径の8倍を超えてはならない.明らかに,図の構造は標準化されていない時間の経過とともに,過剰に曲がると,ケーブルの電気性能が損なわれる.保護ケーブルの外層層は,短期的に表示されないが,,外層の寿命は天気や気温などの客観条件の変化により大幅に短縮され,ケーブルの使用寿命に影響します.
強い電流と弱い電流を分離します 通信ケーブルは電源ケーブルとは違います 電源ケーブルが電磁波を生成すると通信ケーブルの通信性能に影響を与え データ混乱を引き起こすこれは通常のコミュニケーションを妨げます.

キャビネットのケーブルには,余分なケーブルがないこと.
束のついたケーブルはしっかりと結びつけられない.
標準で整然としたケーブルは 部屋全体と横のエリアの外観を良くし システム全体が美しく見えるようにしますが 通信ケーブルコアは 一般的に大丈夫です複数のケーブルが組み合わさるとケーブルが長時間緊張している場合,電線が長時間緊張している場合,電線が長時間緊張している場合,電線が長時間緊張している場合,電線が長時間緊張している場合,電線が長時間緊張している場合,電線が長時間緊張している場合,電線が長時間緊張している場合,電線が長時間緊張している場合,電線が長時間緊張している場合,電線が長時間緊張している場合,電線が長時間緊張している場合,電線が長時間緊張している場合,電線が長時間緊張している場合,電線が長時間緊張している場合,電線が長時間緊張している場合,電線が長時間緊張している場合,電線が長時間緊張している場合,電線が長時間緊張している場合,電線が長時間緊張している場合,電線が長時間緊張している場合,電線が長時間緊張している場合,電線が長時間緊張している場合,電線が長時間緊張している場合,電線が長時間緊張している場合,電線が長時間帯に移動する場合,電線が長時間帯に移動する場合,電線が長時間が長時間ケーブルの外側の殻が簡単に壊れる.

ケーブル管理ボードは複数のケーブルに使用されます.
各キャビネットの上と下には4つの防塵入口穴が用意されており,前と後ろに2つの入口穴があります.電源ケーブル2つとデータケーブル2つを取ります.キャビネット鉄がケーブルを掻くのを防ぐために,塵防止のためにスポンジとゴムパッドを使用.
設置後,防火泥は防火用として使用しなければならない.
床の下のすべての通信ケーブルはPVCパイプで保護されなければなりません.床の下のすべてのケーブルでは,すべての3MがPVCパイプにタグ付けされ,使用されなければなりません.
配線は N+1 の冗長性を用いて行う. 1 組以上の配線を予約する必要があります.
