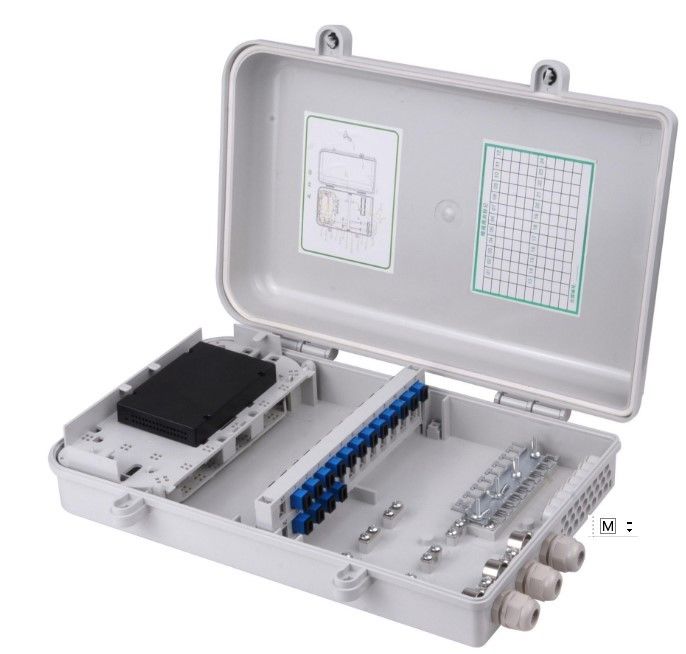

単一色 光ファイバー分配キャビネット 高密度 強い保護 YH3029

高密度 強い保護 YH3029 と大容量 光ファイバー配送キャビネット

製品組み立て前に,次の項目は,プロセス準備のために,一一チェックする必要があります.
1.1 構造は,このモデルの製品構造の要件を満たし,19インチ,21インチおよび23インチの設置要件を満たすべきである.
1.2 扉は,110°以上の角度で柔軟に回転できるものでなければならない. 扉は回転中に損傷してはならない. ユニットボディは,組み立て後に衝撃を受けないべきである.ドアがロックされた後,有意な揺れはあってはならない.検査方法: 手で押すロック 慎重に押して引っ張る,動きの量は2mmを超えない
1.3 ドアとドアとドアとフレームの間の隙間は2mmを超えない.
1.4 キャビネットの溶接は堅く,溶接は滑らかで均等で,溶接の磨き,裂け目,下割れ,スラッグの噴出,毛穴などの現象はなく,溶接は清掃されるべきである.について
1.5 壁紙の表面処理後,塗料フィルムの表面は厚く,明るく,均質で,滑らかで,ブラシの痕跡,しわ,ピンホール,ブリスター,傷跡メカニカル不純物などの欠陥. 皮膚に生じる
装置の設置と位置の仕様
1つのアラームがキャビネットの設置柱の上部に設置されています.
2 電源配送装置 (19インチ設置要件を満たす) は,アラーム装置の下に設置されます.AC電源配送装置とDC電源配送装置が同時に設置されている場合,AC電源配送装置がオンになっている
3 垂直PDUの設置位置は,通常,キャビネットの裏側です.原則として,バックドア (キャビネットの裏ドアを眺める) の右側に設置されます.2つの単一のPDUがある場合裏ドアに別々に設置されています. 両側.
4 デジタル配送ユニットは電源配送ユニットの下に設置されます.ラックに2つ以上のユニットが必要であれば,2つのユニットも少なくとも1U (1U = 44.45mm) のスペースを持つ必要があります.
5 ACとDCスイッチボードは,顧客の要求に応じてキャビネットの後ろにインストールすることができます
6 ケーブルネクタイプレートは,デジタルユニットボディの後ろにインストールされ,位置はデジタルユニットボディの裏の底にある必要があります.キャビネットの前部をインストールできない場合,デジタルワイヤリングユニットは両側に設置できますケーブルネクタイのプレートは共有されています.
7 光ファイバー配送ユニットはデジタルユニットの下に設置され,デジタルワイヤリングユニットとの設置間隔は1U以上である必要があります.2つ以上のユニットを必要とするラックがある場合客の要求に応じてファイバーコイルユニットを組み立てます.
8 ケーブル を 挿入 する と,ケーブル の 固定 プレート は,キャビネット 上 に,ファイバー 配送 ユニット 上 に 設置 さ れ ます.ケーブル が ケーブル に 挿入 さ れ た 時,ケーブル の 固定 プレート は,ケーブル の 上 に 設置 さ れ て い ます.ケーブル固定プレートは,キャビネットとファイバー配送ユニットの下に設置する必要があります.. 同時に,ケーブル固定プレートに注意を払う必要があります.ケーブルの方向に一致して,逆方向にインストールすることはできません.繊維ケーブルの固定プレートと繊維配送ユニットは同じレベルではできません干渉を避けるために,90mm以上隔離されるべきです. 棒組とキャビネットの側に設置されたケーブル固定プレートの設置は,設置位置は同じです.
9 デジタル ケーブル ユニット を 両側 に 設置 する とき,キャビネット の 後ろ に ある ケーブル 固定 プレート に 干渉 し ない よう 注意 し て ください.その 位置 は 必要 に かかわっ て 調整 でき ます.
10 電源の出口は,電線を挿入するときに,ケーブル固定プレートの下に設置されます.電源ソケットは,ケーブルがケーブルの下にあり,その位置はケーブル固定プレートよりも高いとき,キャビネットの裏側の上部にインストールされています.
11 ファイバーコイルユニットの下に設置された統合配線装置
12 デジタル配送ユニットと統合ワイヤリングユニット キャビネットに接続された接地ケーブル 接地銅棒
顧客が要求しない場合,残りのスペースの平均分布と設置
14 扇風機モジュールはキャビネットの上部を中心に
1つのケーブル管またはネクタイボードは,原則として,裏ドア (キャビネットの裏ドアに向いている) の左側に設置されます.もう一つはキャビネットの左側に設置されています (キャビネットの玄関を見ています).
