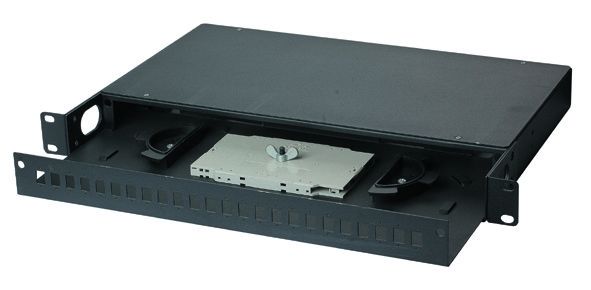

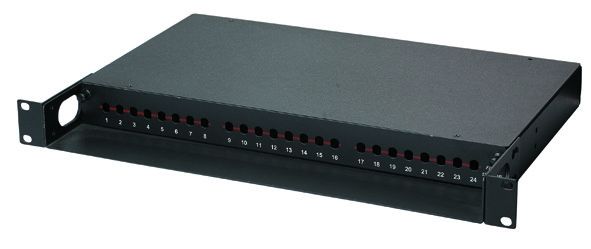

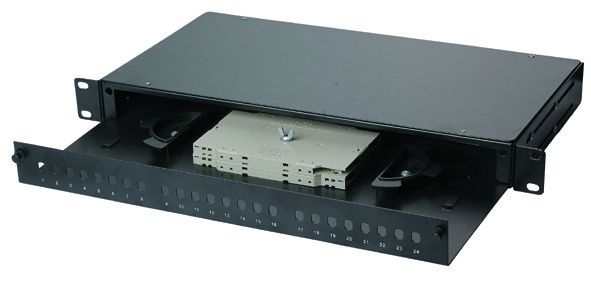

変形パネル YH1009 と高機械的安定性スペイシング光学パッチパネル

繊維光学パッチパネル 多機能 工場 柔軟なサイズ 中国から ODMとOEM YH1009を受け入れる

光ファイバーコネクター
(1) FC型光ファイバーコネクター
このコネクタは日本NTTが最初に開発した.FCはFerrule Connectorの略称で,外部の強化方法は金属の袖を使用していることを示しています.固定方法がターンバックル初期のFC型コネクタは,セラミックピン・バックエンドCCを使用した.そのようなコネクタは,シンプルな構造を持ち,操作が簡単で,製造が簡単である.しかし,繊維の端面は微塵に比較的敏感ですフレスネル反射が起こる可能性が高いため,リターン損失性能を向上させることは困難です.このタイプのコネクタは,球状のバックエンド顔を持つピン (PC) を使用するように修正されました外部構造は変化せず,挿入損失とリターン損失の性能が著しく増加しました.
(2) SCファイバーコネクタ
これはNTT日本によって開発された光ファイバーコネクタである.ホイスは長方形で,使用されたピンとコップリングスリーブはFC型と同じサイズである.ピンの末面は主にPCまたはAPCタイプの磨きです固定方法は,プラグとピン式ロックを使用し,回転する必要はありません.これらのコネクタは安価で,挿入と取り外すが簡単で,挿入損失の変動が小さい.高圧縮強度設置密度が高い.
STとSCインターフェースは2種類の光ファイバーコネクタである. 10Base-F接続では,コネクタは通常STタイプである. 100Base-FXでは,コネクタは主にSCタイプである.STコネクタのコアが露出しているSCコネクタコアがコネクタの中にあります
(3) ビコニックコネクタ
この種の光ファイバーコネクタの中で最も代表的なものは,米国ベルラボによって開発されている.それは,切断されたコーン形のシリンダープラグと内部のダブルコナープラスチック袖と精密に鋳造された2つの尖端から構成されていますカートリッジのコップリングコンポーネントが組まれています.
(4) DIN47256 光ファイバー接続
これはドイツが開発したコネクタである.このタイプのコネクタで使用されるピンとコップリングスリーブはFC型と同じ構造の寸法を有する.端面処理はPC磨きを使用する.FC型コネクタと比較して圧力を制御するためのスプリングがあり,過剰なプラグ圧力による末端表面の損傷を避ける.さらにこのコネクタの機械的精度は高く,したがって挿入損失値は小さい.
(5) MT-RJコネクタ
MT-RJはNTTが開発したMTコネクタから始まり,RJ-45型LAN電気コネクタと同じロックメカニズムを備えた.光接受信機との簡単な通信のために,小さな袖の両側にインストールされたガイドピンを通して光ファイバーに並べられています機械によって接続され,接続端ファイバーはツインコア (間隔0.75mm) の配置で配置され,データ転送のための次世代高密度ファイバー接続です.
(6) LCコネクタ
LCコネクタは有名なベル研究所によって開発され,使いやすいモジュール式ジャック (RJ) のロックメカニズムを使用して作られています.使用されたピンと袖のサイズは,通常のSCに使用されるサイズの半分です.1.25mmである.これは,ファイバー配送フレーム内のファイバーコネクタの密度を増加させることができます.現在,単調SFFの側面では,LC型コネクタが実際に支配的な位置を占めているマルチモードの分野での応用も急速に拡大しています.
(7) MU型コネクター
ミニチュアユニットカプリング (MU) コネクタは,最も広く使用されているSC型コネクタに基づいてNTTが開発した世界最小のシングルファイバーコネクタです.コネクタは1.25mm直径の袖と自立装置MUの1.25mm直径のブッシングにより,NTTはMUコネクタシリーズを開発した.光ケーブルの接続のためのソケット型のコネクタ (MU-Aシリーズ) があります; LD/PDモジュールとプラグを接続するための自律装置と簡略化されたソケット (MU-SRシリーズ) を備えたバックプレートコネクタ (MU-Bシリーズ)光ファイバーネットワークのより大きな帯域幅とより大きな容量の急速な発展とDWDM技術の広範な適用によりMU型コネクタの需要も急速に増加する.
